机器视觉照明有色光和有色物体

有色光和有色物体

在工业机器视觉中，彩色光源的使用至关重要。使彩色光与测试对象的颜色巧妙地协调一致，可以增加（或减少）特定颜色的对比度。这样，可以更好地区分灰度图像中具有相似亮度值的颜色。因此，红色和邻近的绿色导致不同的灰色阴影。以这种方式避免使用彩色照相机（特别是使用单芯片彩色照相机会带来一些技术上的缺点）。

日光

彩色图像。日光比较。

白光LED

正常的灰色阴影。鲜艳的颜色看起来很明亮，深色通常看起来很暗。

蓝色LED

蓝色徽标（左上方）严重变亮，对象的所有黄色，橙色和红色调都变暗。

绿色LED

公司徽标“ Granini”周围的红色区域严重变暗，“ Fruchtgenuss”徽标周围的颜色稍浅，橙黄色中灰色。

红色LED

红色和橙色区域几乎是白色，蓝色和绿色的徽标显得很暗。

红外灯

除了黑色的比例很高的绿色徽标外，几乎没有任何东西消失，甚至蓝色徽标和有效期也消失了

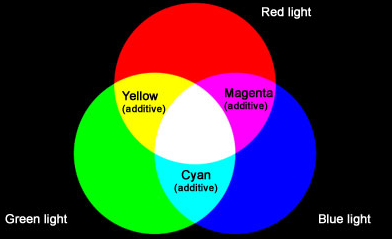

加色混合-混合彩色光

如果三个光源（一个红色，一个绿色和一个蓝色点）照亮了墙壁上的某个区域，则结果是白光，这些光点重叠。这也可以通过以下彩色LED光谱来解释：如果将蓝色，绿色和红色光谱组合在一起，则结果是所有波长（即白光）的光谱非常完整。这种颜色混合的原理称为RGB模型（每个监视器都根据该原理工作）。我们谈论浅色。

任何类型的彩色光都可以用作照明，也可以用作彩色荧光灯照明等。在工业机器视觉中，LED照明已得到广泛证明。发射光谱通常是相当窄的频带，这对于实际使用是有利的。因此，可以通过滤光片很好地阻挡相邻的波长范围。相反的情况在实践中也很重要：滤光片使有色光通过，并可能阻挡干扰的外部光。

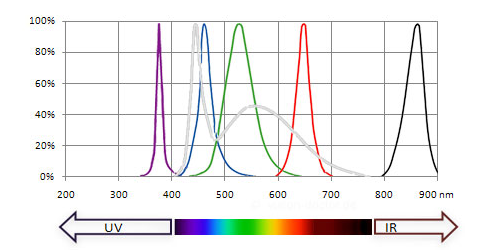

彩色LED的典型光谱

LED颜色：紫外线，白色，蓝色，绿色，红色和红外

减色混合-测试对象中的颜色和染料

被检查的物体通常也带有颜色。该组分通过颜料或染料着色。除了可以拧到相机镜头上的滤色片之外，打印颜色也可以根据此原理工作。如果将黄色和品红色混合，则结果为红色；否则，结果为红色。将品红色与青色混合会产生蓝色等。对象无法完全反射入射光，但会减去部分光线。然后我们谈论物体的颜色。颜色模型以 青色，品红色和黄色命名为CMY（K）模型。（颜色K = key代表黑色，必须添加黑色才能产生非常深的颜色和黑色阴影。）

有色光和有色物体

在工业机器视觉中，两种效果都结合在一起。可以使用彩色照明，以使互补的对象颜色变暗并使同一个对象颜色变亮。

范例1：甲红色印记 当用白光照射吸收除红光几乎所有颜色。它将它们反射回查看器。如果使用红色照明 ，则不会吸收任何红色光，即几乎所有光量都会反射到相机上。红色的烙印显得非常明亮。

范例2：甲红色印记当用白光照射吸收除红光几乎所有颜色。它将它们反射回查看器。如果使用绿色照明 ，则几乎所有的光量都被红色印刷颜色吸收。红色的烙印显得很暗。

范例3：周期系统中的两种金属以及某些合金都带有颜色。例如，金色和金色物体（例如黄铜）在使用蓝光时可能显得更暗，并且可以与其他银色金属区分开。根据减色混合的原理，可以使用绿色或蓝色的光使铜变深。
