线扫描相机编码器的使用

使用行扫描摄像机时，需要使用增量编码器。目的是使覆盖的路径和像素大小同步。只有这样，图像才不会变形，并且在传送方向和整个传送带上具有相同的成像比例。

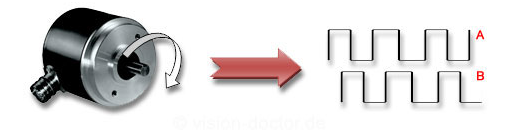

旋转编码器的使用

1. 根据类型，每转最多可产生32,000个脉冲。

2. 线扫描相机或图像采集卡的配置软件中的因素用于调整应该将多少个编码器刻度线设为一个像素。

3. 编码器更加灵活。在这种情况下，您可以调整应将哪一个滴答声数视为一转，并在机器视觉系统环境中省去后续的转换。

4. 信号以差分或TTL信号传输。选择编码器时，请注意图像采集卡或线扫描相机的接口。

使用线性编码器

1. 磁传感器的非接触式读取头会产生脉冲。

2. 读取距离为几毫米的可粘贴磁带代表系统的对应部分。

3. 根据类型，最大可触发0.001 mm。

4. 还有一些可编程的类型，它们可以在每个距离内生成可定义的滴答声数量。

5. 同样可以选择差分或TTL信号。

编码器原理

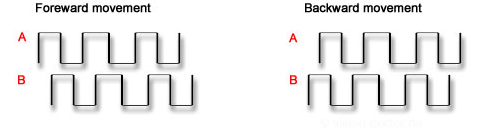

通常，图像仅应在传送带向前运动期间捕获。但是，如果传送带一次又一次停止，则可能会向后移动一点。在这里，编码器的使用也有帮助：可以根据编码器信号的顺序确定运动方向：

优秀的线扫描相机产品能够计算出这些向后的步数，并且仅在下一次向前运动期间将计数器设置回零时才重新开始图像捕获。

编码器的典型问题

如果图像太暗，则通常会延长相机每行的曝光时间。但是，从某个值开始，尽管编码器被认为可以避免这种影响，但是图像在传送方向上看起来还是失真的。

出现这种现象的原因是，相机的曝光时间比编码器时间长，系统实际上被“过度触发”，并且在图像捕获中错过了线条。这些缺失的线导致图像压缩。例如：在典型的线扫描频率为18 kHz的情况下，即每秒18,000条线，每条线最大可用于曝光55微秒！

可能的解决方案

1. 降低传送带速度。

2. 更多的光线可以缩短曝光时间，从而保持相同的传送带速度。

3. 使用具有更大传感器像素的更好相机或双线或TDI传感器，可以大大提高对光的灵敏度。

4. 使用特别大光圈的镜头
